不锈钢考克液位计

不锈钢考克液位计 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

不锈钢考克液位计是傲创阀业可靠的产品，本公司提供不锈钢考克液位计特性、应用范围、产品介绍、主要零部件材料、外形尺寸和连接尺寸、以及不锈钢考克液位计结构图。

产品名称 不锈钢考克液位计 产品型号 JX49W
驱动方式 手动 公称通径 ø19
连接方式 法兰连接 公称压力 ≤10000Psi
结构形式 锥面密封,旋塞提升式 制造标准 GB/T12224-2005 JB/T7747-1995
阀体材质 碳钢、不锈钢、铬钼钢 适用温度 -40℃～+350℃
适用介质 水，油，气等腐蚀性与非腐蚀性介质 技术支持 上海傲创阀门：021-31261156
应用场合 各种水，油，气等腐蚀性与非腐蚀性介质等仪器仪表设备管路上。

不锈钢考克液位计参数
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  法兰连接
3. 结构特征: 锥面密封,旋塞提升式
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+250℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

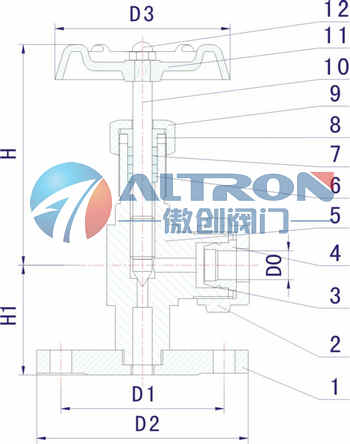

不锈钢考克液位计结构图
不锈钢考克液位计主要零件材料/Materials of main parts
序号
NO. 		零件名称
Part name 		材质
Material
1 法兰 Flang 20# A105 SS304 SS304L SS316 SS316L
2 管接头 Connector 20# A105 SS304 SS304L SS316 SS316L
3 密封圈 o-ring 橡胶Rubber
4 卡套 Ferrule 20# A105 SS304 SS304L SS316 SS316L
5 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
6 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
7 填料 Packing PTFE 柔性石墨(Expanded Graphite)
8 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
9 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
10 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
11 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
12 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L
不锈钢考克液位计外形尺寸/连接尺寸
ITEM NO. D0 D2 D3 H H1
JX49W/H-1 ø19 ø96 ø60 97.5 47
JX49W/H-2 ø19 ø104 ø60 97.5 49
JX49W/H-3 ø19 ø112 ø60 97.5 47

其它细节方面请与我们联系。
不锈钢考克液位计相关产品：

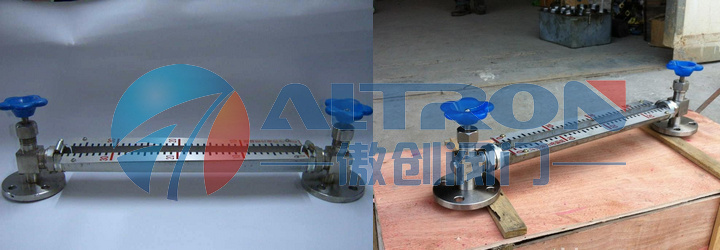

不锈钢考克液位计实物图片：

不锈钢考克液位计实物图

傲创阀门声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要液位计针型阀结构尺寸说明书、液位计针型阀性能参数、液位计针型阀价格货期等具体详情，请联系我司的销售人员与技术工程师，电话：021-31261156。
