弹簧微启封闭式安全阀

弹簧微启封闭式安全阀 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

弹簧微启封闭式安全阀是傲创阀业可靠的产品，本公司提供弹簧微启封闭式安全阀应用范围、产品介绍、主要零部件材料、外形尺寸和连接尺寸、以及弹簧微启封闭式安全阀结构图。

产品名称 弹簧微启封闭式安全阀 产品型号 A41H/A41Y/A41W
驱动方式 弹簧自动 公称通径 DN15-DN400
连接方式 法兰连接 公称压力 1.6Mpa，2.5Mpa，4.0Mpa，6.4Mpa，10.0Mpa
结构形式 弹簧式，微启式，封闭式 制造标准 GBT/12241-2005 GB/T 12221-2005
阀体材质 碳钢、不锈钢、铬钼钢 适用温度 ≤200℃
适用介质 蒸汽、空气等介质 技术支持 上海傲创阀门：021-31261156
应用场合 各种高温蒸汽，高温空气，电站，等设备管路上。

A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备和管路安全运行。

弹簧微启封闭式安全阀结构图

弹簧微启封闭式安全阀主要零部件材料

NO. 零件名称 A41H-C/KA41Y-C材料 A41Y-P/KA41Y-P材料 A41Y-R/KA41Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节圈 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀盖 ZG230-450 ZG230-450 ZG230-450
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 阀杆 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 调整螺杆 45 2Cr13 2Cr13
10 保护罩 ZG200-400 ZG200-400 ZG200-400
密封面材料 堆焊D507 堆焊Co基硬质合金

弹簧微启封闭式安全阀连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-￠d DN’ D1 K1 g2 g’ b1 f’ f1’ Z1-￠d1 L L1 ≈H
A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P 		20 15 105 75 55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145   120 20 3   4-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160   135 20 3   8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 220 180   155 22 3   8-18 100 220 180 155   22 3   8-18 170 160 513
125 100 250 210   185 22 3   8-18 125 250 210 185   22 3   8-18 190 190 560
150 125 285 240   210 24 3   8-23 150 285 240 210   24 3   8-23 205 195 570
200 150 340 295   265 26 3   12-23 200 340 295 265   26 3   12-23 240 230 717
250 200 405 355   320 30 3   12-26 250 405 355 320   30 3   12-26 350 320 940
300 250 460 410   375 30 4   12-26 300 460 410 375   30 4   12-26 350 320 980
A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P 		20 15 105 75   55 16 2   4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85   65 16 2   4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100   78 18 2   4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110   85 18 3   4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125   100 20 3   4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145   120 22 3   8-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160   135 24 3   8-18 80 200 160 135   20 3   8-18 160 135 373
100 80 230 190   160 24 3   8-23 100 220 180 155   20 3   8-18 170 160 513
125 100 270 220   188 28 3   8-26 125 250 210 185   22 3   8-18 190 190 560
150 125 300 250   218 30 3   8-26 150 285 240 210   24 3   8-23 205 195 570
200 150 360 310   278 34 3   12-26 200 340 295 265   26 3   12-23 240 230 717
250 200 425 370   332 36 3   12-30 250 405 355 320   30 3   12-26 350 320 940
300 250 485 430   390 40   16-30 300 460 410 375   30
, 4
  12-26 350 320 980
A41H-40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P 		20 15 105 75 51 55 16 2 4 4-14 20 105 75 55   16 2   4-14 100 85 276
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65   16 2   4-14 100 85 276
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78   18 2   4-18 115 100 285
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85   18 3   4-18 120 110 292
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100   20 3   4-18 135 120 370
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120   20 3   4-18 140 130 375
80 65 200 160 121 135 22 3 4 8-18 80 200 160

135   20 3   8-18 160 135 373
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155   22 3   8-18 170 160 513
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185   22 3   8-18 190 190 560
150 125 300 250 204 218  30 3 4.5 8-26 150 285 240 210   24 3   8-23 205 195 570
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265   26 3   12-23 240 230 717
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320   30 3   12-26 350 320 940
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375   30 4   12-26 350 320 980
A41H-64
A41Y-64
A41Y-64P
A41Y-64R 		20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
A41H-100
A41Y-100
A41Y-100P
A41Y-100R 		20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26

弹簧微启封闭式安全阀相关产品

主安全阀 负压安全阀 高压安全阀 燃气安全阀 液压安全阀 杠杆安全阀
安全溢流阀 安全回流阀 锅炉安全阀 脉冲式安全阀 双联式安全阀 弹簧式安全阀
空压机安全阀 波纹管安全阀 不锈钢安全阀 天然气安全阀 液化气安全阀 先导式安全阀

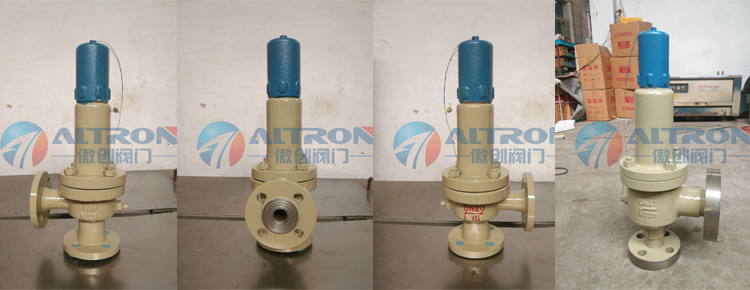

A41H弹簧微启封闭式安全阀产品实拍

弹簧微启封闭式安全阀实物图

傲创阀门声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要弹簧式安全阀结构尺寸说明书、弹簧式安全阀性能参数、弹簧式安全阀价格货期等具体详情，请联系我司的销售人员与技术工程师，电话：021-31261156。
