焊接式高压安全阀

焊接式高压安全阀 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

焊接式高压安全阀是傲创阀业可靠的产品，本公司提供焊接式高压安全阀应用范围、产品介绍、主要零部件材料、外形尺寸和连接尺寸、以及焊接式高压安全阀结构图。

产品名称 焊接式高压安全阀 产品型号 A61H/A61Y
驱动方式 弹簧自动 公称通径 DN6-DN32
连接方式 焊接连接 公称压力 6.4Mpa-32.0Mpa
结构形式 弹簧式，微启式，封闭式，高压 制造标准 GBT/12241-2005 GB/T 12221-2005
阀体材质 碳钢、不锈钢 适用温度 ≤200℃
适用介质 蒸汽、空气等介质 技术支持 上海傲创阀门：021-31261156
应用场合 各种高温蒸汽，高温空气，电站，等设备管路上。

A61Y/H-160,A61Y/H-320适用于工作温度 ≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P,A61Y-320P型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。

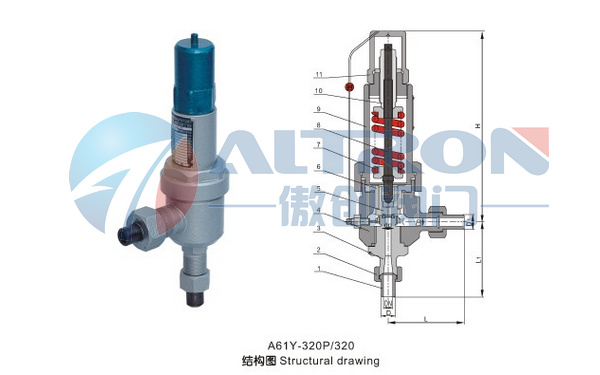

焊接式高压安全阀结构图

焊接式高压安全阀主要零部件材质

NO. 零件名称Name of part A61H-C A61Y-C 材料Materials A61Y-P 材料Materials
1 接头 Union 20 1Cr18Ni9Ti
2 接头螺母Union nut 35 1Cr18Ni9Ti
3 阀座 Nozzle 2Cr13 1Cr18Ni9Ti
4 阀体 Body 35/35CrMoA 1Cr18Ni9Ti
5 阀瓣 Disc 2Cr13 1Cr18Ni9Ti
6 导向套 Guide 2Cr13 1Cr18Ni9Ti
7 弹簧 Spring 50CrVA 50CrVA包覆氟塑料
8 阀杆 Stem 2Cr13 2Cr13
9 阀盖 Bonnet ZG230-450 1Cr18Ni9Ti
10 调整螺杆 Adjusting bolt 45 ZG200-400
11 阀帽 Cap ZG200-400 1Cr18Ni9Ti
密封面材料 sealing surface of material "Y"型堆焊Co基硬质合金,"H"型堆焊D507 "Y"type Depositing stellite,"H"Depositing D507

焊接式高压安全阀外形尺寸和连接尺寸 Dimensions(mm)

公称压力 Nominal pressure
PN(MPa) 		公称通径 Nominal diameter
DN(mm) 		 尺寸 Dimensions(mm)
do D D1  D2  L L1 H
16  10  6  17  14  12  115  135  78
15  8  22  18  16  115  135  85
20  10  28  22  20  115  135  135
25  12  35  26  24  160  165  142
32  10  6  22  14  12  115  135  80
15  8  25  17  15  115  135  90
20  10  30  22  20  115  135  140
25  12  38  26  24  160  165  148

焊接式高压安全阀相关产品

主安全阀 负压安全阀 高压安全阀 燃气安全阀 液压安全阀 杠杆安全阀
安全溢流阀 安全回流阀 锅炉安全阀 脉冲式安全阀 双联式安全阀 弹簧式安全阀
空压机安全阀 波纹管安全阀 不锈钢安全阀 天然气安全阀 液化气安全阀 先导式安全阀

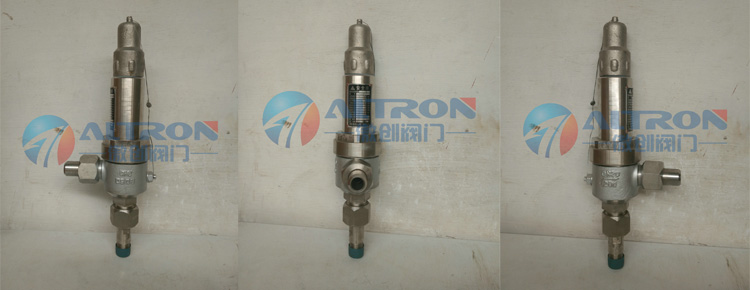

A61Y焊接式高压安全阀产品实拍

焊接式高压安全阀实物图

傲创阀门声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要高压安全阀结构尺寸说明书、高压安全阀性能参数、高压安全阀价格货期等具体详情，请联系我司的销售人员与技术工程师，电话：021-31261156。
